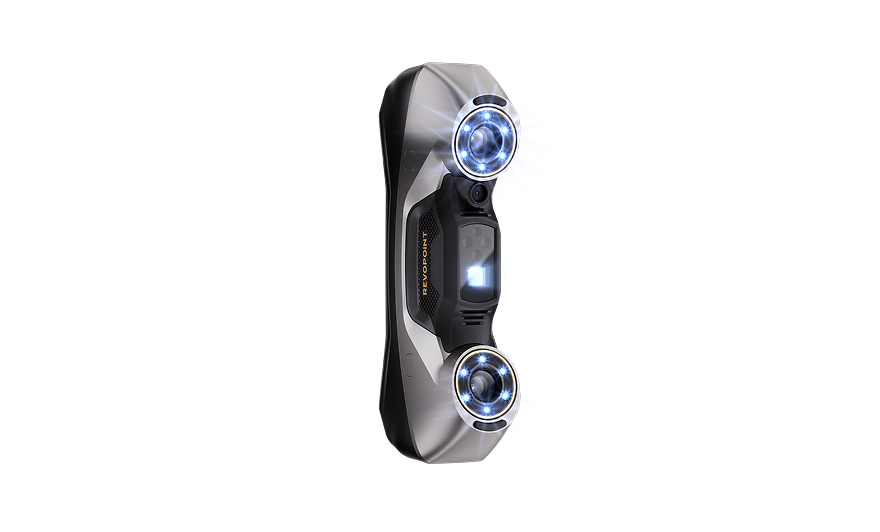

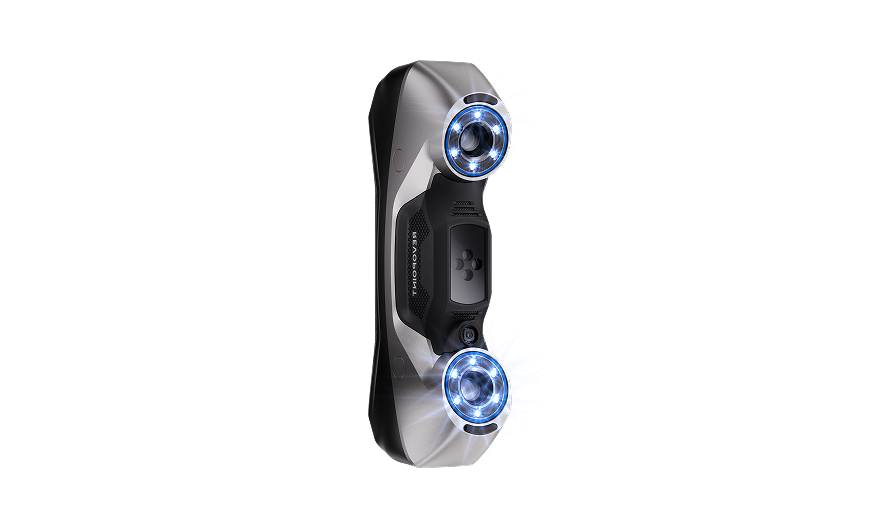

MetroY 系列三維掃描儀

無線藍色激光 3D 掃描儀，專為中小型工件打造

觀看視頻咨詢報價在線商城

產品特點

匠心設計，全面捕捉

MetroY 系列配備三種藍色激光掃描模式，無論是復雜幾何結構還是高難度掃描表面，皆可輕松應對。

高速模式 - 高達 34 條交叉激光線

精細模式 - 15 條平行激光線

深孔模式 - 單線強化掃描

無需噴粉即可精準捕捉平面、高反光及黑色表面，每秒 170 萬點的高速采集，快速獲取精準數據。

采用高功率平行藍光模式，精細呈現每個邊緣、復雜曲面與微小細節，顯著提升3D模型的清晰度與精確度。

強力單線掃描模式，完美捕捉深孔、縫隙與網格結構，無懼內部復雜幾何挑戰。

MetroY Pro ，捕捉更多可能

MetroY Pro 新增兩種全場藍光結構光掃描模式，拓展掃描靈活性，滿足更高需求。

結構光模式

轉臺自動掃描

62 線全場藍光結構光，無需標記點即可快速捕捉特征豐富的工件，每秒高達 700 萬點云數據，高速生成精準 3D 模型。

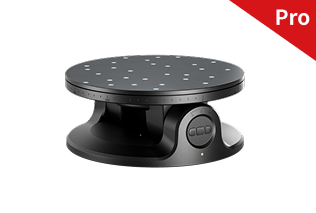

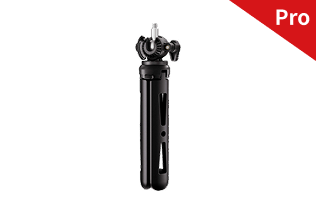

掃描儀通過三腳架支撐放置于桌面，對雙軸轉臺上的物體全場藍光高動態掃描，一鍵實現復雜形狀物體的可靠點云和彩色重建。

5 種掃描模式應對各種場景

MetroY Pro的 5 種掃描模式可有效處理復雜幾何形狀和表面：
激光交叉多線掃描、平行多線精細掃描、單線深孔掃描及全場藍光結構光四種手持掃描模式和一種轉臺自動掃描模式。

高速模式 - 最高 34 交叉激光線

精細模式 - 15 平行激光線

深孔一字激光線

62 線全場藍光結構光（僅限 Pro）

轉臺自動掃描（僅限 Pro）

精準呈現，細節無遺

精準捕捉復雜幾何細節，生成高精度 3D 模型，可直接用于測量、逆向工程以及掃描至 CAD 轉換。

體積精度

0.02 + 0.04 mm x L (m)

最小點距

高達 0.05 毫米

靈活掃描，自在掌控

實時傳輸·全程監控·即時優化

擺脫線纜束縛，自由移動掃描。MetroY 系列通過 Wi-Fi 6 實時傳輸掃描數據，借助 PC 硬件加速處理，并在設備或顯示器上的 Revo Mirror 界面實時顯示反饋。掃描過程中可快速識別盲區或數據缺失部位，讓您隨時調整掃描策略。

真彩捕捉，真實還原

借助 MetroY 系列高清 RGB 攝像頭，可捕捉細膩表面紋理，呈現生動逼真的 3D 可視化效果。掃描數據無縫對接 Revo Measure，實現精準測量并生成清晰專業的報告。

MetroY Pro 通過自動轉臺模式進一步增強色彩掃描能力，確保紋理對齊一致，獲得干凈、準確的掃描結果，為您提供更豐富的選擇。

實時溫度監測

MetroY系列內置高靈敏溫度傳感器，能夠?qū)崟r感知監測溫度變化。同時，軟件提供實時溫度可視化界面，直觀顯示掃描儀當前溫度狀態，提示設備運行是否處于最佳狀態，有效避免溫度因素導致的精度下降，保障三維掃描精度。

輕松建模，盡在 Revo Metro 軟件

通過免費且功能強大的 Revo Metro 軟件，即可直觀創建 3D 模型。

支持平臺： Android、iOS、macOS 及 Windows

輸出格式： PLY / OBJ / STL / ASC / 3MF / GLTF / FBX

掃描

處理

編輯

導出

精細的掃描設置讓您全面掌控掃描過程，確保獲取最佳點云數據。

一鍵自動處理原始點云數據，或使用融合與網格化工具進行深度優化。

配備多樣化選擇、清理與合并工具，快速去除冗余數據，填補孔洞，平滑處理，簡化并合并3D模型。

支持PLY、OBJ、STL 等主流專業格式導出，完美適配質量檢測、CAD 設計、3D 打印及建模等全流程工作。

Revo Design ：掃描轉 CAD 一體化方案

Revo Design 可輕松將 3D 掃描數據轉換為 CAD 模型。提供強大的網格編輯、自由造型與參數化建模工具，以及掃描至 CAD 全流程解決方案，是逆向工程、產品開發與工業設計的理想選擇。

Revo Measure ：三維掃描測量解決方案

專業級 3D 計量軟件，通過將點云/網格數據與 CAD 模型或圖紙比對，精準評估形狀、尺寸及質量指標。與 Revo Metro 一鍵無縫集成，打造高效流暢的質檢工作流，確保每個零件符合規格要求。

MetroY 掃描模型展示

應用領域

逆向建模

憑借高達0.02mm的精度和多線激光掃描，精準捕捉復雜物體的幾何細節，滿足逆向工程精密建模需求。在汽車、航空航天及消費電子領域，為逆向工程師、開發團隊及制造企業提供高質量三維數據支持。例如，汽車制造商通過MetroY掃描損壞引擎零件，生成精確三維模型后，用CAD優化設計并快速制作高性能替換件，顯著縮短開發周期。

工業測量、質量控制

工業級多線激光和高達170萬點/秒的掃描速度，適合測量復雜工件及高反射材料。廣泛應用于工業測量與質量控制，如金屬加工、模具制造和精密儀器生產中的尺寸檢測與表面瑕疵分析。質量工程師、生產經理和操作員可利用其高精度三維模型及測量數據提升效率。

3D打印、增材制造

高精度掃描為3D打印提供精確模型數據，尤其適合復雜曲面物體。在3D打印和增材制造領域，生成的精密三維數據可用于高質量原型或定制零部件。增材制造專家及3D打印技術人員通過MetroY/Pro優化設計，提升打印質量。在醫療領域，其非接觸式掃描可快速獲取高精度人體三維數據，應用于骨骼植入、護具定制、牙模掃描及個性化醫療器械，提供精準解決方案，改善患者舒適度與醫療質量。

產品原型設計

MetroY/Pro 高效捕捉物體完整形狀與細節，提供高質量3D模型數據。配套Revo Scan軟件支持第三方無縫銜接，優化設計流程，滿足快速迭代需求。產品設計師、工程師及研發團隊通過掃描實物或手工原型，可縮短設計時間，提升開發效率與精度。

規格參數

產品名稱	MetroY	MetroY Pro
掃描方式	手持	手持、桌面
技術原理	多線激光	多線激光及全場藍光結構光
掃描對象	中型及小型物體	中型及小型物體
單幀重復精度	0.01 mm	0.01 mm
單幀精度	0.02 mm	0.02 mm
體積精度	0.02 mm + 0.04 mm × L (m), L 為物體的長度	0.02 mm + 0.04 mm × L (m), L 為物體的長度
最小點距	0.05 mm	0.05 mm
工作距離	200 - 400 mm	200 - 400 mm
單幀掃描范圍（最近）	123 × 130 mm at 200 mm	152 × 138 mm at 200 mm
單幀掃描范圍（最遠）	290 × 260 mm at 400 mm	332 × 276 mm at 400 mm
視野角度, H x V	43 × 33°	49 × 38°
推薦最小掃描尺寸	10 × 10 × 10 mm	10 × 10 × 10 mm
最大掃描尺寸	1 × 1 × 1 m	1 × 1 × 1 m
最高掃描幀率	多線激光掃描：1, 500, 000 點/秒	多線激光掃描：1, 700, 000 點/秒全場藍光掃描：7, 000, 000 點/秒
RGB 相機分辨率	200 萬像素	200 萬像素
是否支持彩色掃描	是	是

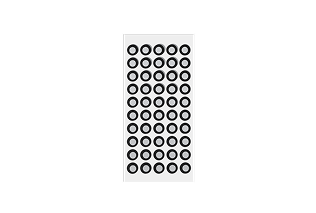

拼接方式	標記點拼接、全局標記點拼接	標記點拼接、全局標記點拼接、特征拼接
是否支持室外掃描	否	否
光源	30 束藍色激光交叉線 15 束藍色激光平行線 1 束藍色激光單線	34 束藍色激光交叉線 15 束藍色激光平行線 1 束藍色激光單線 62 線全場藍光結構光
深度補光燈	12 個	12 個
CPU	4 核 ARM, 2.0 GHz	4 核 ARM, 2.0 GHz
內置芯片計算功能	進行深度數據計算	進行深度數據計算
按鈕	4	4
最低電腦配置	macOS 處理器：M1 Pro/Max/Ultra 內存?≥ 16GB Windows 處理器：Intel i7 第13代或 AMD Ryzen 7 5800 內存?≥ 32GB 顯卡 NVIDIA GeForce RTX 3060 (8GB) 注：①如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。 ② 僅激光線掃描模式下，需要使用獨立顯卡加速。AMD和MAC的GPU暫不支持加速。	macOS 處理器：M1 Pro/Max/Ultra 內存?≥ 16GB Windows 處理器：Intel i7 第13代或 AMD Ryzen 7 5800 內存?≥ 32GB 顯卡 NVIDIA GeForce RTX 3060 (8GB) 注：①如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。 ② 僅激光線掃描模式下，需要使用獨立顯卡加速。AMD和MAC的GPU暫不支持加速。
推薦電腦配置	macOS 處理器：M2 Pro/Max/Ultra, M3 Pro/Max/Ultra 內存?≥ 24GB Windows 處理器：Intel i9 第12代及以上內存 ≥ 64GB 顯卡：NVIDIA RTX 4060 (8 GB) 及以上	macOS 處理器：M2 Pro/Max/Ultra, M3 Pro/Max/Ultra 內存?≥ 24GB Windows 處理器：Intel i9 第12代及以上內存 ≥ 64GB 顯卡：NVIDIA RTX 4060 (8 GB) 及以上
兼容系統	Windows 10/11（64位），macOS 11.0 及以上	Windows 10/11（64位），macOS 11.0 及以上
輸出文件格式	PLY、OBJ、STL、ASC、3MF、GLTF、FBX	PLY、OBJ、STL、ASC、3MF、GLTF、FBX
輸出數據是否兼容3D打印	?	?

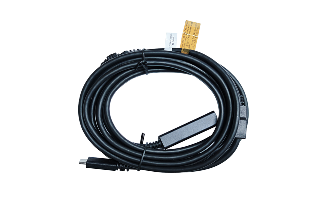

接口類型	USB Type-C to Type-C	USB Type-C to Type-C

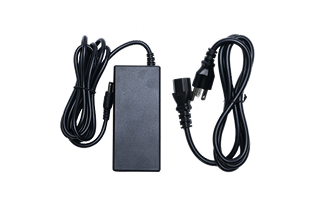

電源	DC 12V, 3A	DC 12V, 3A
掃描儀機身重量	447 g	450 g
尺寸(長 x 寬 x 高)	211 × 94 × 47 mm	211 × 94 × 47 mm
特殊物體掃描	掃描透明、鏡面物體時，請使用噴粉/顯影劑。	線激光模式下，掃描透明、鏡面物體時，請使用噴粉/顯影劑。全場結構光模式下，掃描透明、黑色、鏡面、高反光物體時，推薦使用顯影劑。

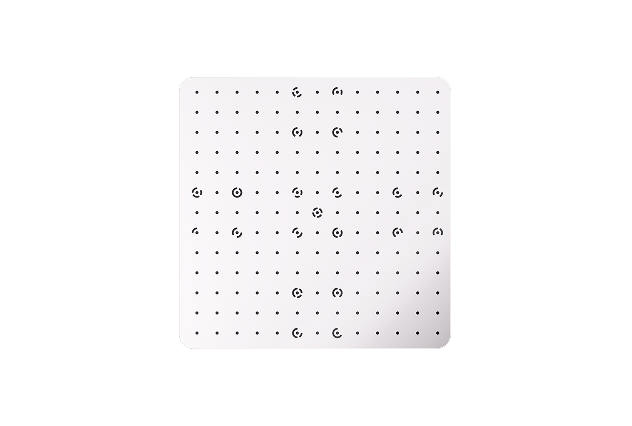

是否支持掃描儀標定	是	是

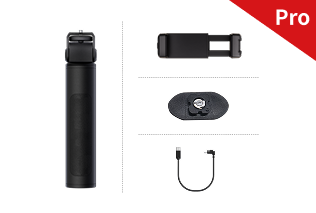

支持配件	標記塊套件、移動套件(三代)	標記塊套件、移動套件(三代)，雙軸轉臺
備注	1. 單幀重復精度是指單角度下多次重復測定同一物體時，各測定值之間彼此相符合的程度。單幀精度指單角度下多次測定的平均值與實際值相符合的程度。單幀重復精度與單幀精度兼為在實驗室標準環境采用標準測試方法得到，實際使用環境下的結果可能有所不同。 2.Class 1 激光安全提示： 1）產品采用 Class 1 激光投射器，請避免近距離直視光源！詳情請參閱 Class 1 激光標準文件。 2）禁止在激光束路徑上使用反射表面（如鏡子、玻璃等），避免激光反射。 3. 本產品有閃光燈，可能不適合患有光敏性癲癇的人群使用。 4. 如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。	1. 單幀重復精度是指單角度下多次重復測定同一物體時，各測定值之間彼此相符合的程度。單幀精度指單角度下多次測定的平均值與實際值相符合的程度。單幀重復精度與單幀精度兼為在實驗室標準環境采用標準測試方法得到，實際使用環境下的結果可能有所不同。 2. Class 2M 激光安全提示：（1）產品采用 Class 2M 激光投射器，請避免近距離直視光源！詳情請參閱 Class 2M 激光標準文件。（2）不得通過光學儀器（如望遠鏡、相機鏡頭）直視激光束，避免放大的激光束對視網膜造成的損傷。（3）禁止在激光束路徑上使用反射表面（如鏡子、玻璃等），避免激光反射。 3. 本產品有閃光燈，可能不適合患有光敏性癲癇的人群使用。 4. 如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。
